【題目】在“測定金屬絲的電阻率”的實驗中，需要測出金屬絲的電阻R1，甲、乙兩同學分別采用了不同的方法進行測量：

（1）①甲同學直接用多用電表測其電阻，該同學選擇×10Ω倍率，用正確的操作方法測量時，發現指針轉過角度太大．為了準確地進行測量，請你從以下給出的操作步驟中，選擇必要的步驟，并排出合理順序： ．（填步驟前的字母）

A．旋轉選擇開關至歐姆擋“×1Ω”

B．旋轉選擇開關至歐姆擋“×100Ω”

C．旋轉選擇開關至“OFF”，并拔出兩表筆

D．將兩表筆分別連接到Rx的兩端，讀出阻值后，斷開兩表筆

E．將兩表筆短接，調節歐姆調零旋鈕，使指針對準刻度盤上歐姆擋的零刻度，斷開兩表筆

②按正確步驟測量時，指針指在圖1示位置，Rx的測量值為 Ω．

（2）乙同學則利用實驗室里下列器材進行了測量：

電壓表V（量程0～5V，內電阻約10kΩ）

電流表A1（量程0～500mA，內電阻約20Ω）

電流表A2（量程0～300mA，內電阻約4Ω）

滑動變阻器R1（最大阻值為10Ω，額定電流為2A）

滑動變阻器R2（最大阻值為250Ω，額定電流為0.1A）

直流電源E（電動勢為4.5V，內電阻約為0.5Ω）

電鍵及導線若干

為了較精確畫出I﹣U圖線，需要多測出幾組電流、電壓值，故電流表應選用 ，滑動變阻器選用 （選填器材代號），乙同學測量電阻的值比真實值 （選填“偏大”“偏小”“相等”），利用選擇的器材，請你在圖2方框內畫出理想的實驗電路圖，并將圖3中器材連成符合要求的電路．

Answer 1

【答案】（1）AEDC，22 （2）A2 ，R1；偏��；如圖所示；

【解析】解：（1）發現指針轉過角度太大，知電阻較小，則換用“×lΩ”，換擋后需重新調零．然后去測電阻，最后將旋鈕旋至“OFF”擋或交流電壓的最高擋．故合理順序為：AEDC．

Rx的測量值為22×1Ω=22Ω．

（2）通過電阻電流的最大值大約I=，所以選擇量程為300mA的電流表測量比較準確．總阻值為250Ω的滑動變阻器阻值相對較大，測量時誤差大，所以選擇總阻值為10Ω的滑動變阻器．

由于待測電阻遠小于電壓表的內阻，屬于小電阻，所以電流表采用外接法．因采用外接法，則由于電壓表的分流而使電流表測量結果偏大，由歐姆定律可知，所測電阻偏��；

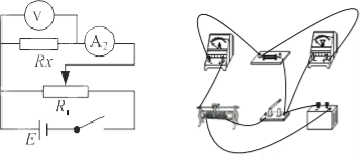

若采用限流法，電路中的電流較大，容易超過電流表的量程，所以滑動變阻器采用分壓式接法，電路圖如圖所示．根據電路圖連接實物圖，如圖所示．

故答案為：（1）AEDC，22 （2）A2 ，R1；偏�。蝗鐖D所示；
