Question

【題目】按照題目要求作圖．

（1）如圖甲所示，小球沿固定斜面自由滾下．畫出小球所受重力和支持力的示意圖．

（2）如圖乙所示，A′B′是物體AB在平面鏡中所成的像，畫出平面鏡的擺放位置．

（3）請在圖丙中用筆畫線代替導線將燈泡（均標有“220V 25W”）與開關正確接入電路，要求開關同時控制兩燈泡，且能正常發光．

Answer 1

【答案】見解析

【解析】試題分析：

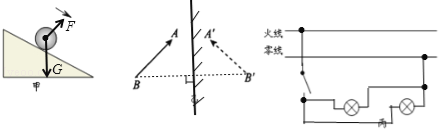

（1）小球受到的重力方向豎直向下，作用點在重心；支持力的方向垂直于斜面向上，作用點也畫在重心，如圖所示：

（2）連接像B′和物體B各對應點的連線，做連線的垂直平分線，可得平面鏡的位置，如圖所示：

（3）兩盞燈是并聯的，兩盞燈有一個開關控制，開關接在干路上．火線首先過開關再入燈泡．如圖所示：
