【題目】回顧實驗和探究，探究并聯電路的電流規律：

器材	電源、導線、開關、兩個小燈泡、_____．
過程	（1）將燈L1、L2_____聯．連接電路時，開關應處于_____狀態，目的是_____． （2）將電流表分別L1、L2_____聯，測出通過燈泡L1、L2中的電流，通過L1的電流如圖甲所示，請連接測量通過L1電流的實物圖．　　　 （3）測出干路電流為0.56A，請方框中畫出測干路電流的電路圖，并在乙圖中標出L2中電流．
結論	并聯電路中，干路電流等于各支路電流_____．

Answer 1

【答案】 電流表 并 斷開 為了保護電路 串 之和

【解析】探究并聯電路的電流規律，要測量電流大小，故用到電流表；

（1）將燈L1、L2并聯；連接電路時，開關應處于斷開狀態，目的是為了保護電路；

（2）電流表與待測電路串聯，故將電流表分別L1、L2串聯，測出通過燈泡L1、L2中的電流；

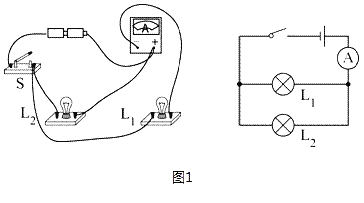

要測量通過L1電流，故電流表待測電路L1串聯，注意電流從電流表正接線柱流入，如下圖1左所示；
