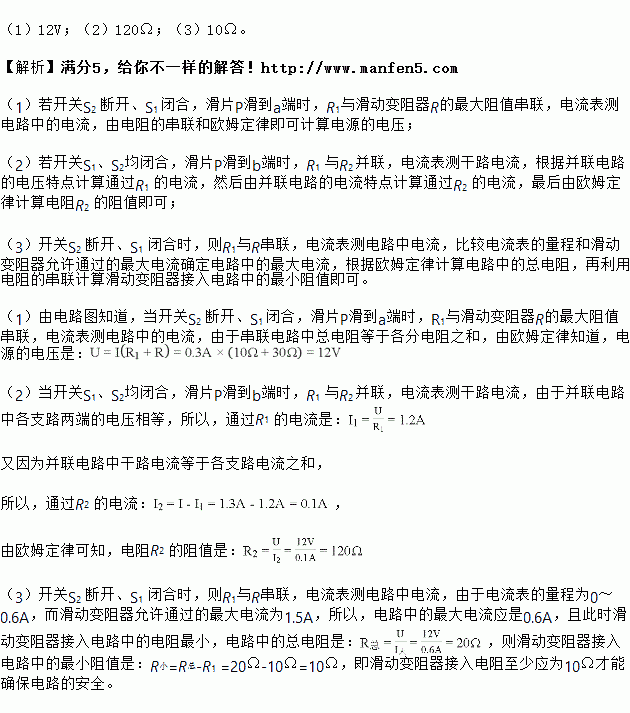

在如圖所示的電路中，電源電壓保持不變，電阻R1＝10Ω，滑動變阻器R上標有“1.5A，30Ω”的字樣，問：
（1）若開關S2斷開、S1閉合，滑片P滑到a端時，電流表的示數為0.3A，則電源電壓為多大？
（2）若開關S1、S2均閉合，當滑片P滑到b端時，電流表的示數為1.3A，則電阻R2的阻值為多大？
（3）若電流表使用量程為0～0.6A，開關S2斷開、S1閉合時，滑動變阻器接入電阻至少應為多大才能確保電路的安全？
百年學典課時學練測系列答案科目：初中物理 來源：2018-2019學年山東省九年級（上）月考物理試卷（12月份） 題型：計算題
某電熨斗的電路圖如圖所示，額定電壓為220V，最大功率為440W，發熱部分 由調溫電阻R和定值電阻R0組成。調溫電阻R是可變電阻，其最大電阻為110Ω。溫度對電阻的影響忽略不計。則：
（1）該電熨斗以最大功率工作10min消耗的多少電能？
（2）定值電阻R0的阻值為多大？
（3）該電熨斗在以額定電壓工作時的最小功率是多大？此時通過電熨斗的電流是多大？
查看答案和解析>>
科目：初中物理 來源：廣西來賓市2018-2019學年學期九年級上學期第一次月考物理試卷 題型：計算題
隨著國民經濟的發展，汽車已走進家庭。一輛小轎車以某一速度在平直路面上勻速行駛100km，消耗汽油10 L。若這些汽油完全燃燒放出的熱量有30%用來驅動汽車做有用功，（q=4.6×107J/kg； ρ＝0.7×103kg/m3 , 1L=0.001m³），求：
（1）這些汽油完全燃燒放出的熱量；
（2）這輛轎車以該速度勻速行駛時受到的阻力。
（3）熱機的效率是多少?
查看答案和解析>>
科目：初中物理 來源：廣西來賓市2018-2019學年學期九年級上學期第一次月考物理試卷 題型：單選題
下列關于沸騰和蒸發的說法正確的是
A. 沸騰要吸收熱量，蒸發在任何溫度下都能進行，所以不需要吸收熱量
B. 蒸發時物體溫度降低，沸騰只有達到沸點時才能發生
C. 蒸發的快慢與溫度無關，沸騰時溫度保持不變
D. 蒸發和沸騰都發生在液體的表面
查看答案和解析>>
科目：初中物理 來源：2018-2019學年四川省九年級（上）第二次月考物理試卷 題型：作圖題
如圖所示，請在圖中的“O”內填入電流表或電壓表的符號，使開關閉合后兩燈都能發光。
（_______）
查看答案和解析>>
科目：初中物理 來源：2018-2019學年四川省九年級（上）第二次月考物理試卷 題型：單選題
某物理科技小組設計了汽車有害尾氣排放檢測電路，如圖甲所示。R為氣敏電阻，其阻值隨有害尾氣濃度β變化的曲線如圖乙所示；R0為定值電阻，電源電壓恒定不變。當有害尾氣濃度β增大時，氣敏電阻R的阻值、電流表和電壓表的示數變化
A. 氣敏電阻R的阻值增大
B. 電壓表示數變小，電流表示數變小
C. 電壓表示數變小，電流表示數變大
D. 電壓表示數變大，電流表示數變小
查看答案和解析>>
科目：初中物理 來源：四川省資陽市2018屆九年級中考物理試卷 題型：單選題
對下列四張圖片所運用的物理知識的解釋或理解,說法錯誤的是
A. 微波爐利用電磁波加熱食品,食物分子在微波作用下劇烈振動,內能增加、溫度升高
B. 原子由原子核和核外電子構成,原子核由質子和中子構成,原子整體不顯電性
C. 收音機附近持續穩定的電流會在空間產生電磁波,使收音機發出“嚓嚓”的響聲
D. 核電站利用核反應堆產生的能量推動汽輪機做功帶動發電機發電
查看答案和解析>>
科目：初中物理 來源：北師大版八年級物理下冊：第七章七、牛頓第一定律練習題 題型：單選題
（2017•南京卷）關于慣性，下列四個現象中對應的說明錯誤的是
A. 拍打剛曬過的被子，灰塵脫落，說明灰塵有慣性
B. 汽車緊急剎車，車上的人會向前傾，說明車有慣性
C. 箭離開弓弦后，仍能向前飛行，說明箭有慣性
D. 手握錘柄在地面上撞擊幾下，錘頭就能緊套在錘柄上，說明錘頭有慣性
查看答案和解析>>
