【題目】（1）如圖所示，一輛小車靜止在水平桌面上，請畫出小車受到水平向右的拉力示意圖．

（2）在圖2中畫出入射光線A0由空氣斜射入水中后，折射光線的大致方向．

（3）請畫出圖3中入射光線所對應的折射光線c．

Answer 1

【答案】

【解析】

試題分析：（1）從力的作用點，沿力的作用線作有向線段即可作出拉力的示意圖；

（2）根據入射光線、折射光線以及法線在同一平面內，折射角小于入射角，確定折射光線的方向．

（3）根據凸透鏡的一條特殊光線：平行于主光軸的入射光線經凸透鏡折射后通過焦點來解答此題．

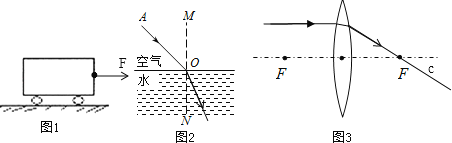

解：（1）拉力F方向水平向右，從力的作用點，水平向右作有向線段，即可作出拉力的示意圖，如圖所示．

（2）過入射點O作垂直于界面的法線，根據折射角小于入射角畫出折射光線．如圖所示：

（3）由圖可知，入射光線平行于凸透鏡的主光軸，則折射光線過焦點．
