電壓力鍋集高壓鍋和電飯鍋的優點于一體，既安全又節能．某型號電壓力鍋的額定電壓為220V，右圖是其工作原理圖，R₁、R₂分別是主加熱器和保壓加熱器，R₁的額定功率為800W；L是用來指示電壓力鍋工作狀態的變色發光二極管，當通過它的電流小于40 mA時，發紅光，達到40mA時，開始發綠光，只要有電流通過L其兩端電壓就恒為2V；R₀是特殊電阻，其阻值隨鍋內溫度變化而改變；接通電路，開關S自動與觸點a、b閉合，開始加熱，當鍋內水溫達到105℃時，S自動與a、b斷開，并與觸點c接通，開始保壓，此時鍋內水溫不變，且未沸騰．

(1)電壓力鍋正常工作時，若指示燈L發綠光，求R₀的最大阻值．

(2)在保壓狀態下，加熱器正常工作1h耗電0.2kWh，求R₂的阻值．

(3)用該壓力鍋對5 L、20℃的水加熱，正常工作35min后，求水溫升高到多少攝氏度?已知消耗的電能有90％被有效利用，水的比熱容為4.2×10³J／(kg·℃)．

Answer 1

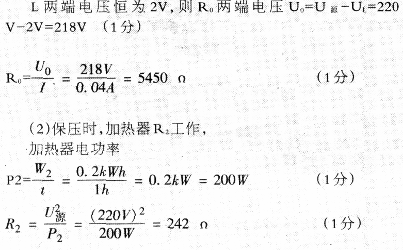

     (1)要使指示燈發綠光，電路中的最小電流I為40mA    (1分)

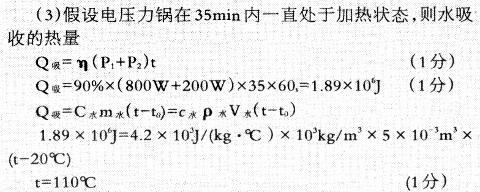

由于鍋內水溫達到105℃時，壓力鍋處于保壓狀態，溫度保持不變，所以吸熱后水溫升高到105℃。    (1分)

(其它合理解答參考給分)。
